動力系統
　　本設備正常作業施工采用電機驅動，在斷線情況下可以通過底盤應急動力驅動來完成整車的清洗及收車，有效的提高了設備的使用性以滿足客戶的施工要求。

　　泵送機構
　　采用雙控系統動力驅動泵送系統，最大限度的提高了工作的可靠性；大口徑、長行程的輸送缸，有效的降低了換向次數，極大的提高了泵送方量，其最大混凝土理論輸送能力可以達到30立方/小時。

　　專用汽車底盤
　　本設備采用特殊定制的商用汽車底盤

　　液壓系統
　　本設備采用的雙動力液壓油泵均采用德國力士樂品牌、閥組采用美國伊頓品牌，有效的保證了系統的穩定性。

　　臂架系統
　　臂架系統采用采用特種鋼材制造，二級伸縮、二級俯仰及360度回轉的結構形式，有效的加大了施工覆蓋空間區域。噴頭機構采用兩個自由度，可以繞小臂伸縮節軸線作360度的旋轉，也可以在噴頭擺動油缸的作用下做240'的擺動，同時噴頭也可以做360度的刷動，可以完成空間任意方向的施工。

　　速凝劑系統
　　速凝劑系統采用進口計量泵輸送，電比例液壓馬達驅動閉環控制系統計量，輸送流量通過PLC根據混凝土的輸送方量及輸入的速凝劑摻和比來精準控制速凝劑的排量，有效的提高了速凝劑的使用效率。

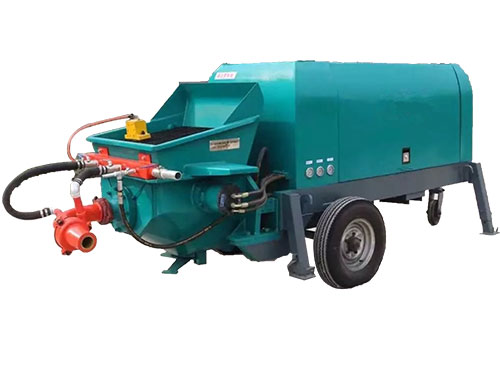

拖式單噴頭濕噴機參數
產品型號	10-10-30S	產品型號	10-10-31S
噴頭形式	單噴頭	料斗容積	0.4m3
最大理論混凝土輸送量	10m3/h	外形尺寸	5400*2200*2000
最大泵送混凝土壓力	10Mpa	最大理論垂直噴射高度	22m
液壓系統最高壓力	26Mpa	最大理論水平噴射距離	30m
混凝土輸送缸缸徑/行程	160/1000mm	最大骨料粒徑	≤13m
電壓	380V	主油泵排量	112ml/r
動力源	電動機	速凝劑泵（排量*壓力)	270L/h*Mpa
功率	30kw	空壓機	≥12m3/min,8 Bar
上料高度	1350mm	整機質量	3500kg
